Измерение сопротивления (проводимости) полов и стен

Современные производственные цеха, офисные помещения, медицинские учреждения, складские помещения и т.п. все чаще оборудуются антистатическими покрытиями, которые предназначены для предотвращения накопления статического электричества на поверхности и безопасного отвода статических зарядов. Они обеспечивают защиту оборудования, повышают безопасность рабочих процессов и поддерживают требуемые условия в специфических производственных и медицинских средах.

Основные назначения антистатических покрытий

Защита электронного оборудования и компонентов. Статический разряд может повредить чувствительные электронные компоненты (микрочипы, платы, сенсоры), вызвать сбои в работе высокоточных приборов или короткое замыкание. Антистатические полы предотвращают накопление заряда, который может привести к выходу оборудования из строя.
Снижение риска возгорания и взрывов. В зонах с легковоспламеняющимися или взрывоопасными материалами (нефтеперерабатывающие заводы, химические производства, склады горючих веществ) статический разряд может стать источником искры, провоцирующей пожар или взрыв. Антистатические покрытия минимизируют этот риск за счет безопасного отвода заряда.
Обеспечение чистоты и гигиены. В «чистых помещениях», лабораториях, фармацевтических производствах статический заряд притягивает пыль и загрязнения, что нарушает санитарные нормы и мешает работе. Антистатические полы снижают налипание частиц, облегчая уборку и поддержание чистоты.
Защита медицинского оборудования. В операционных, реанимациях и лабораториях статические разряды могут нарушить работу жизненно важного оборудования, что угрожает безопасности пациентов. Антистатические покрытия обеспечивают стабильную работу техники и предотвращают искрение.
Улучшение условий труда. Накопление статического заряда может негативно влиять на самочувствие персонала. Антистатические полы создают более комфортные условия работы, уменьшая раздражающие и потенциально опасные статические разряды.
Предотвращение повреждений материалов. В некоторых производствах статический заряд может приводить к дефектам материалов или изделий, например, в текстильной или бумажной промышленности.

Принцип работы

Антистатические полы изготавливаются из материалов, способных проводить электричество (например, полимеры с добавлением проводящих компонентов – углерода, металлической пудры). Статический заряд, накапливающийся на поверхности, безопасно рассеивается через заземленную систему, предотвращая его накопление и разряды.

Существуют два основных типа антистатических полов:

Электрорассеивающие. Обеспечивают растекание статического заряда по поверхности, снижая напряжение на отдельном участке до требуемого значения.
Токопроводящие. Отводят статический заряд на заземляющий контур через медные токоотводящие ленты, электропроводящий грунт и лицевой слой.

Области применения

электронная промышленность (производство микросхем, полупроводников);
медицинские учреждения (операционные, лаборатории);
центры обработки данных (серверные, дата-центры);
химическая и нефтегазовая промышленность (зоны с повышенной взрывоопасностью);
фармацевтические производства (чистые комнаты, лаборатории);
склады и хранилища легковоспламеняющихся веществ;
авиационная и космическая промышленность;
производства, где обрабатываются легковоспламеняющиеся материалы (текстильная, бумажная промышленность);
офисные помещения с большим количеством электроники (для снижения уровня пыли и создания комфортных условий).

При выборе антистатического покрытия важно учитывать специфику помещения, требования безопасности и эксплуатационные условия. Установка должна выполняться квалифицированными специалистами для гарантии корректной интеграции системы заземления.

Нормативные значения сопротивления полов

К помещениям различного назначения предъявляются свои требования к сопротивлению полов. В частности, серверные помещения и электрощитовые считаются зонами, где оборудование особенно чувствительно к электростатическим разрядам. Согласно ГОСТ IEC 61340-5-1-2019, для таких помещений сопротивление покрытия должно находиться в диапазоне от 10^6 до 10^9 Ом. Этот диапазон обеспечивает безопасный отвод заряда, не создавая риска повреждения оборудования.

В складах и производственных помещениях, где хранятся или обрабатываются легковоспламеняющиеся вещества, нормативы отличаются. Согласно ГОСТ Р 53734.2.3-2010, сопротивление полов в таких зонах должно находиться в диапазоне от 10^4 до 10^6 Ом, чтобы обеспечить максимально быстрый отвод заряда и исключить вероятность искрообразования.

Для медицинских учреждений, включая операционные и лаборатории, значение сопротивления должно находится в пределах от 10^6 до 10^8 Ом.

Измерение сопротивления антистатических полов проводится при различных уровнях испытательного напряжения, чаще всего 10 В и 100 В, что регламентируется ГОСТ IEC 61340-4-1-2017. Выбор напряжения зависит от цели измерения, характеристик покрытия и требований нормативных документов.

Испытательное напряжение 10 В применяется для материалов с высоким сопротивлением, таких как антистатические покрытия с сопротивлением выше 10^6 Ом. Низкое напряжение позволяет точно измерить параметры без возникновения паразитных токов утечки или повреждения чувствительных поверхностей.

Испытательное напряжение 100 В используется для покрытий с более низким сопротивлением (10^4 ÷ 10^6 Ом). Более высокое напряжение обеспечивает точность измерений и возможность адекватной оценки токопроводящих свойств покрытия, особенно в условиях повышенной нагрузки.

Периодичность измерений

Важной частью эксплуатации антистатических полов является их регулярная проверка. Первичное измерение проводится сразу после укладки покрытия. Это позволяет убедиться, что материалы соответствуют нормативным требованиям, а монтаж выполнен корректно. Этот процесс описан в ГОСТ IEC 61340-4-1-2017, который регламентирует порядок первичных испытаний.

После ввода полов в эксплуатацию их состояние нужно проверять на регулярной основе. К сожалению, ГОСТ IEC 61340-4-1-2017 не содержит конкретных указаний о периодичности измерений сопротивления антистатических полов. Рекомендация о проведении измерений не реже одного раза в год и раз в полгода для помещений с высокой нагрузкой основывается на практике эксплуатации антистатических полов, а также на требованиях других связанных нормативных документов и технических регламентов, применяемых для электроустановок.

Если в помещении произошли изменения, например, установка нового оборудования или реконструкция системы заземления, требуется внеплановая проверка. Это связано с тем, что новые элементы могут повлиять на электрические параметры системы, и их необходимо учитывать, чтобы избежать потенциальных рисков.

Компания ООО «Энергодирект» готова выполнить полный комплекс электроизмерительных работ на объектах любой сложности с учетом необходимого именно Вам объема работ и с соблюдением требований всех нормативных документов в короткие сроки.

Ознакомиться с полным списком услуг можно в нашем каталоге.

Перечень работ

Перед проведение непосредственных работ на объекта следует подготовительных этап: инженер проверяет измерительное оборудования и оценивает состояния помещения в общем и напольного покрытия в частности. Для измерений важно, чтобы поверхность полов была чистой и сухой, без пыли, грязи и остатков химических веществ. Это особенно важно, поскольку даже небольшое загрязнение может исказить результаты измерений.

Необходимые климатические условия: температура воздуха во время проведения измерений должна находиться в диапазоне от +15°C до +35°C, а относительная влажность не должна превышать 75%.

1. Измерение сопротивления между точками на поверхности пола (RPP)

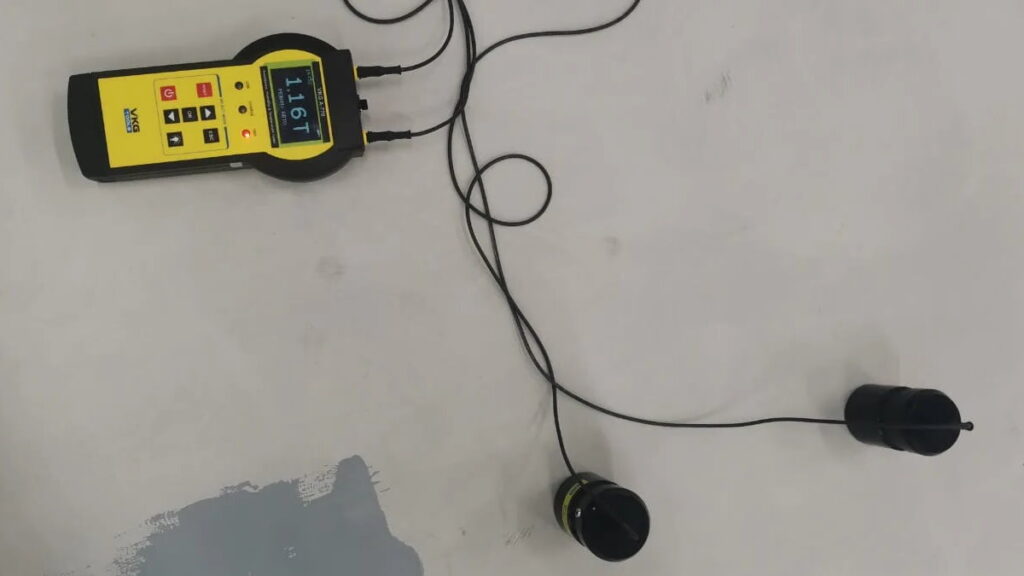

Сначала выполняется измерение сопротивления между точками на поверхности пола (RPP). Для этого на покрытие устанавливают два электрода, которые размещаются на определенном расстоянии друг от друга. Прибор подает небольшой ток, измеряет сопротивление и фиксирует его значение.

Согласно требованиям ГОСТ IEC 61340-4-1-2017, при измерении сопротивления между точками на поверхности пола (RPP), электроды размещаются на расстоянии 1 м друг от друга.

Этот стандартный интервал позволяет получить корректные и репрезентативные данные о распределении сопротивления по всей поверхности покрытия. Если покрытие проверяется на больших площадях, измерения проводятся в нескольких точках с сохранением указанного расстояния между электродами. Это помогает выявить возможные участки с неоднородными проводящими свойствами.

2. Измерение сопротивления антистатических полов относительно заземления (RG)

Вторым этапом выполняется измерение сопротивления относительно заземления (RG). Один электрод подключается к заземляющему проводнику — как правило, к металлической полосе, образующей контур заземления в помещении, либо иному заземленному элементу, имеющему металлосвязь с системой заземления здания. Второй электрод устанавливается на поверхность пола. Прибор фиксирует, насколько эффективно пол отводит заряд к системе заземления. Это ключевой параметр, который показывает, насколько безопасно использование покрытия в конкретных условиях эксплуатации.

Если доступ к контуру заземления отсутствует, прибор подключается к самому покрытию в одной из точек, а вторым электродом измеряется сопротивление к другой точке покрытия (RPP). В этом случае полное измерение RG невозможно, но можно оценить равномерность распределения проводящих свойств покрытия.

Также измерение сопротивления антистатических полов относительно заземления не производится в случае, если полы являются изолирующими и не должны отводить антистатический заряд на заземляющее устройство.

3. Обработка полученных результатов

После завершения процесса измерений, необходимо обработать полученные данные и оформить их в виде Протокола. В Протокол включаются не только зафиксированные значения сопротивления, но и дополнительные параметры, такие как климатические условия во время измерений. Этот документ содержит четкие выводы о соответствии полов нормативным требованиям.

Полученные данные позволяют заказчику не только оценить текущее состояние покрытия, но и получить рекомендации по устранению выявленных недостатков. Например, если сопротивление слишком высокое, инженер может предложить обновить систему заземления или заменить участки покрытия.

Отчетная документация

Результаты проведенных измерений и расчетов оформляются в виде Протокола измерения сопротивления покрытия полов.

Протокола измерения сопротивления покрытия полов содержит:

ссылку на стандарт, требованиями которого руководствовались при испытаниях;
наименование, сорт, цвет, предприятие-изготовитель, обозначение ГОСТ или ТУ на материал;
дату проведения испытаний антистатики;
условия окружающей среды;
описание процедуры очистки или обработки напольных покрытий и полов;
описание способов объединения небольших образцов;
описание используемых подложек, креплений к подложкам;
способы и материалы для крепления точек заземления к образцам;
сопротивление от точки до точки, вертикальное сопротивление, сопротивление относительно земли;
напряжение, используемое при проведении измерений;
результаты по каждому типу измерений для каждого образца;
среднегеометрическое всех результатов по каждому типу измерений для каждого образца.

Помимо стандартного Протокола измерения сопротивления покрытия полов мы готовы предоставить фото- и видеоотчет процесса обследования объекта.

Вся документация в полном объеме предоставляется Заказчику в нескольких экземплярах на бумажном носителе и в электронном виде на CD или Flash-носителе. При этом:

текстовая информация предоставляется в формате MS Word;
графическая информация предоставляется в формате AutoCAD;
дополнительно вся документация предоставляется в формате PDF.
